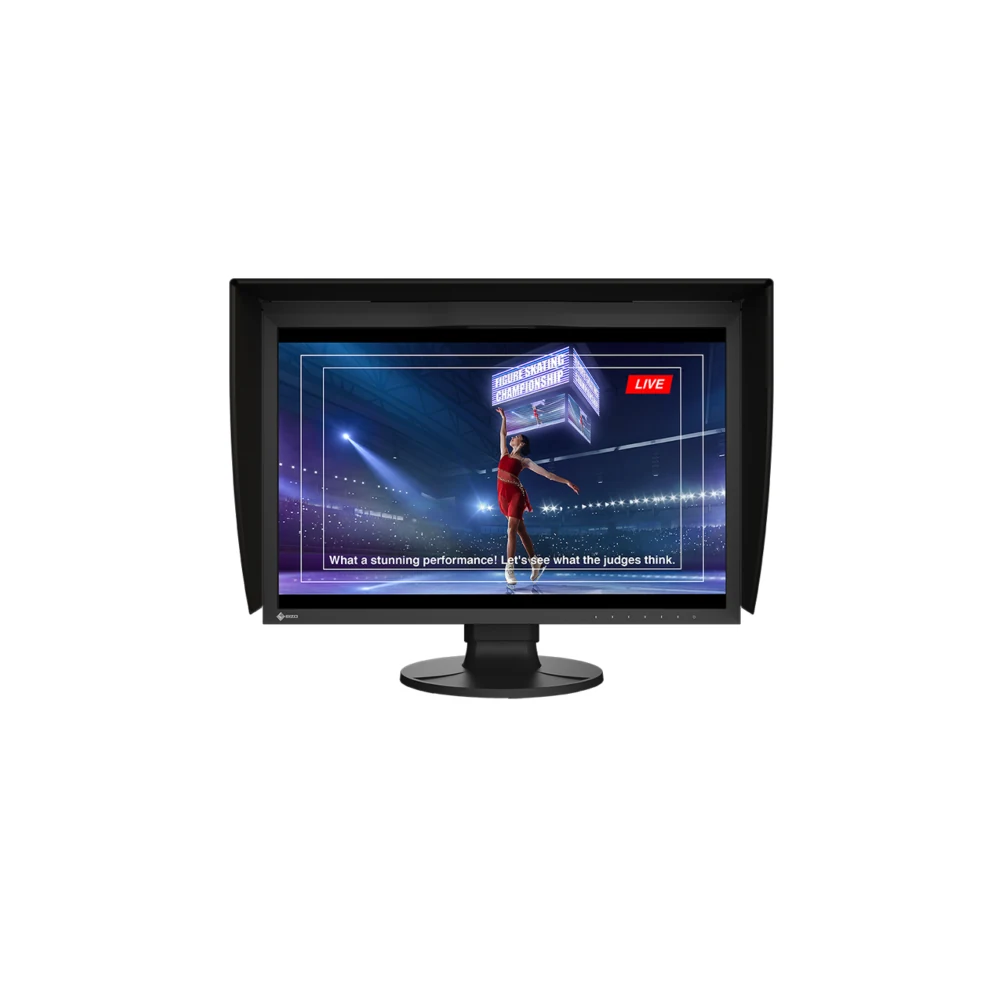

Monitor graficzny EIZO ColorEdge 24,1″ CG2400SV

EIZO ColorEdge CG2400SV to profesjonalny monitor graficzny z panelem IPS o przekątnej 24,1″ i rozdzielczości WUXGA 1920 × 1200. Łączy funkcje kontroli koloru z wejściem i wyjściem SDI, dlatego sprawdza się na stanowiskach montażowych, w postprodukcji, studiach telewizyjnych oraz podczas monitorowania transmisji na żywo.

SDI i integracja z profesjonalnym torem wideo

Złącza BNC obsługują sygnały 3G-SDI Level A oraz HD-SDI. Umożliwiają odbiór nieskompresowanego obrazu z urządzeń wideo, a aktywne wyjście przelotowe pozwala przekazać sygnał do kolejnego urządzenia. Monitor wyposażono również w wejścia DisplayPort i HDMI z HDCP 2.3; HDMI obsługuje Deep Color. Wyjście słuchawkowe stereo pozwala kontrolować dźwięk przesyłany przez SDI, DisplayPort lub HDMI.

Szeroki gamut i precyzyjne przejścia tonalne

Panel odwzorowuje 98% przestrzeni DCI-P3 oraz 99% Adobe RGB. Pozwala pracować z kolorami stosowanymi w kinematografii, fotografii i projektowaniu graficznym. Dostępny jest także tryb BT.2020, przy czym obsługa tego standardu nie oznacza pełnego pokrycia jego przestrzeni barw.

Monitor wyświetla jednocześnie 1,07 miliarda kolorów w trybie 10-bitowym, korzystając z 16-bitowej tabeli LUT. Gęstsza gradacja ogranicza widoczne skoki pomiędzy odcieniami, co ma znaczenie przy ocenie gradientów, skóry i subtelnych zmian oświetlenia. Wyświetlanie 10-bitowe wymaga zgodnego urządzenia źródłowego i oprogramowania, a przez HDMI także obsługi Deep Color.

Trójwymiarowa tabela 3D LUT umożliwia precyzyjne dopasowanie składowych RGB. ColorNavigator 7 pozwala przygotować dane emulacji na podstawie pliku 3D LUT i przesłać profil logarytmiczny lub LUT do monitora, aby oceniać materiał z docelowym wyglądem kolorów i kontrastu.

Wbudowany kalibrator i zarządzanie kolorem

Zintegrowany czujnik automatycznie przeprowadza kalibrację według ustalonego harmonogramu. Ogranicza to potrzebę ręcznych pomiarów i korzystania z osobnego urządzenia kalibracyjnego. Podczas kalibracji kolory ekranu ulegają zmianie, dlatego czynności wymagające dokładnej oceny barw należy wykonywać po zakończeniu pomiarów.

ColorNavigator 7 umożliwia tworzenie harmonogramów, kalibrację trybów wyświetlania i korelację z zewnętrznymi czujnikami. Ustawienia kalibracji są zapisywane w monitorze, co ułatwia zachowanie parametrów po zmianie komputera. ColorNavigator Network zapewnia centralne zarządzanie kompatybilnymi monitorami: zdalne ustawianie trybów obrazu, planowanie kalibracji i kontrolę ustawień na wielu stanowiskach.

HLG i PQ do pracy z materiałami HDR

CG2400SV obsługuje krzywe HLG i PQ zgodne z ITU-R BT.2100; PQ odpowiada również standardowi SMPTE ST 2084. Umożliwia ocenę materiałów przygotowywanych dla telewizji, filmu i serwisów streamingowych. Jasność wynosi 400 cd/m², a typowy kontrast 1800:1 przy ustawieniu DUE Priority na Brightness. Możliwości oceny najjaśniejszych partii HDR należy odnosić do tego zakresu luminancji.

Ustawienia PQ pozwalają obcinać lub kompresować sygnał do zakresu jasności monitora, aby symulować jego prezentację na wyświetlaczach o określonej luminancji. Luminance Warning wyróżnia na żółto lub różowo obszary przekraczające wybrany próg jasności. Ułatwia to wykrywanie szczegółów, które mogą zostać utracone przy wyświetlaniu materiału.

Narzędzia do kontroli sygnału i kompozycji

Sync Signal automatycznie dopasowuje jasność, krzywą gamma/EOTF i gamut do metadanych sygnału wejściowego. Usprawnia pracę z materiałami wymagającymi różnych ustawień obrazu.

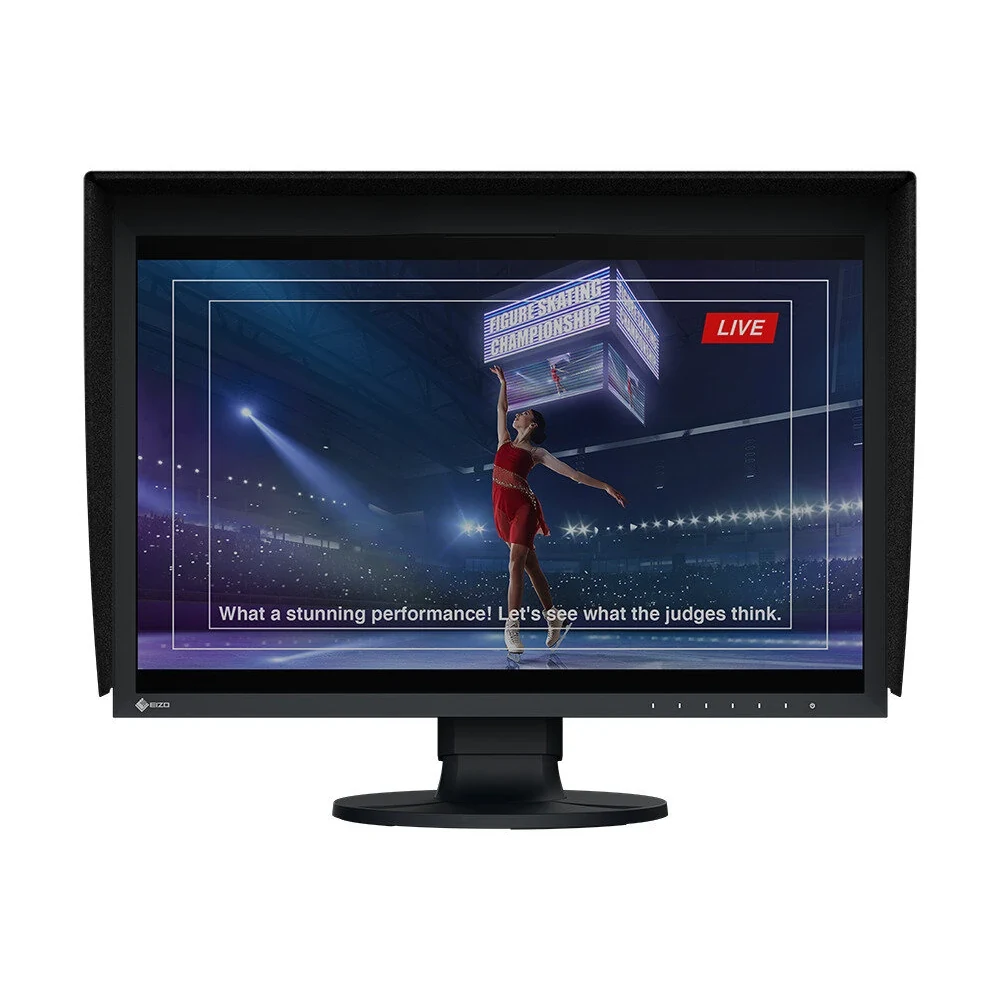

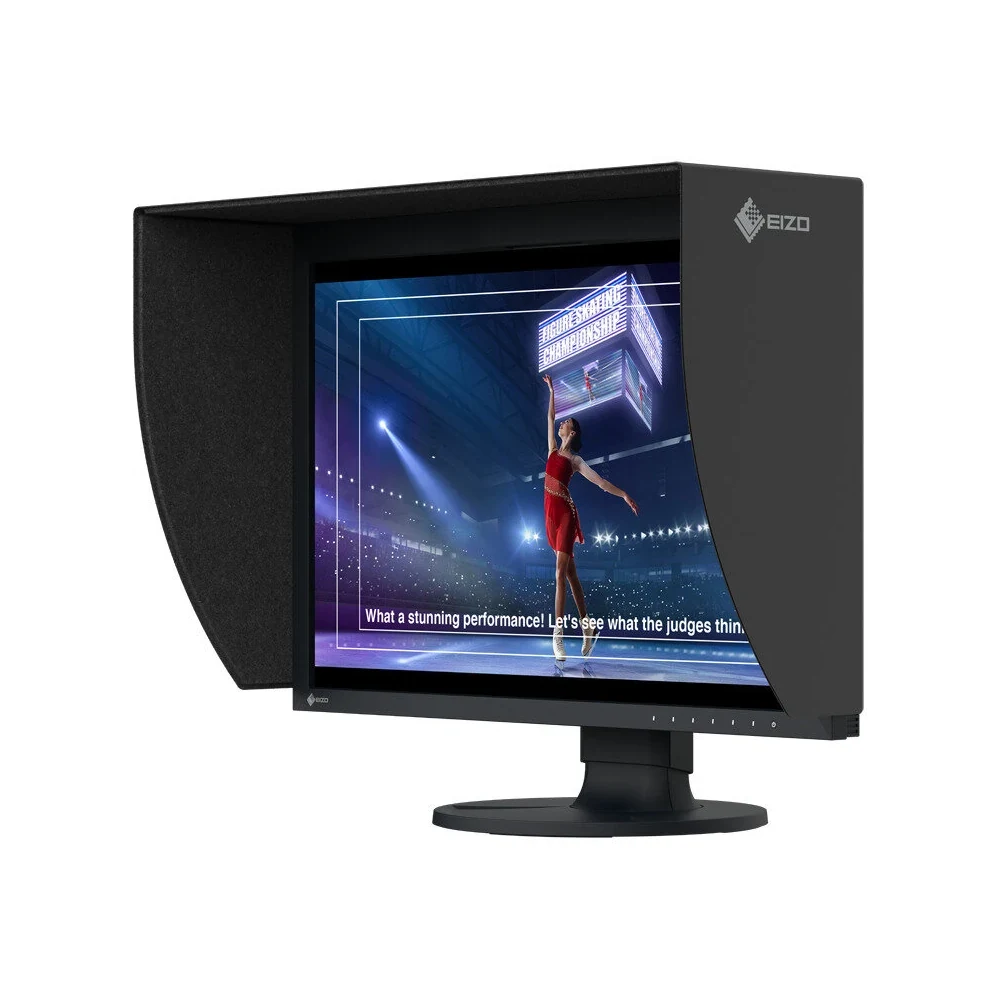

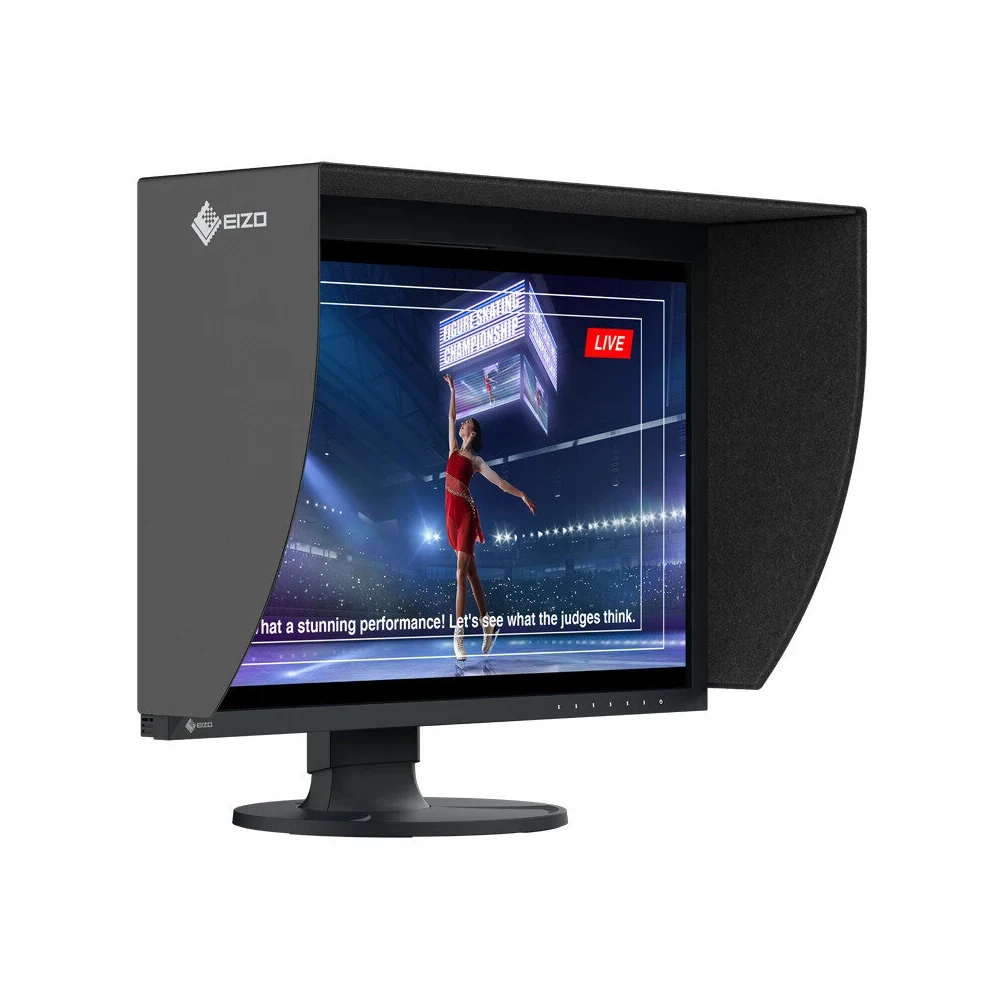

Inspekcja piksela pozwala porównać informacje barwne piksela sygnału źródłowego z informacjami dotyczącymi jego wyświetlania. Pomaga sprawdzać zgodność ustawień stanowiska z wymaganiami projektu, również przy współpracy zdalnej. Konfigurowalne znaczniki obrazu, w tym Safe Area Marker, ułatwiają kontrolę położenia napisów i grafiki w bezpiecznym obszarze kadru.

Gamut Warning oznacza w skali szarości kolory materiału BT.2020, które wykraczają poza przestrzeń BT.709. Funkcja BT.709 Clipping umożliwia ocenę materiału BT.2020 po ograniczeniu go do gamutu BT.709. Dostępne są także konwersja obrazu z przeplotem do progresywnego oraz tryb DCI 2K Cropping.

Jednolitość i stabilność obrazu

Technologia Digital Uniformity Equalizer — DUE kompensuje różnice jasności i chromatyczności pomiędzy obszarami ekranu. Ułatwia ocenę obrazu bez wpływu nierównomierności panelu. Każdy monitor jest indywidualnie regulowany w fabryce, a ustawienia krzywej gamma dobierane są z wykorzystaniem 16-bitowej tabeli LUT.

Czujnik temperatury oraz algorytm wspomagany sztuczną inteligencją korygują zmiany parametrów obrazu wynikające z warunków termicznych. Pomagają utrzymywać stabilną jasność, barwy i gradację. Stabilizacja kolorów po uruchomieniu zajmuje około trzech minut według testów EIZO.

Ergonomia i codzienna obsługa

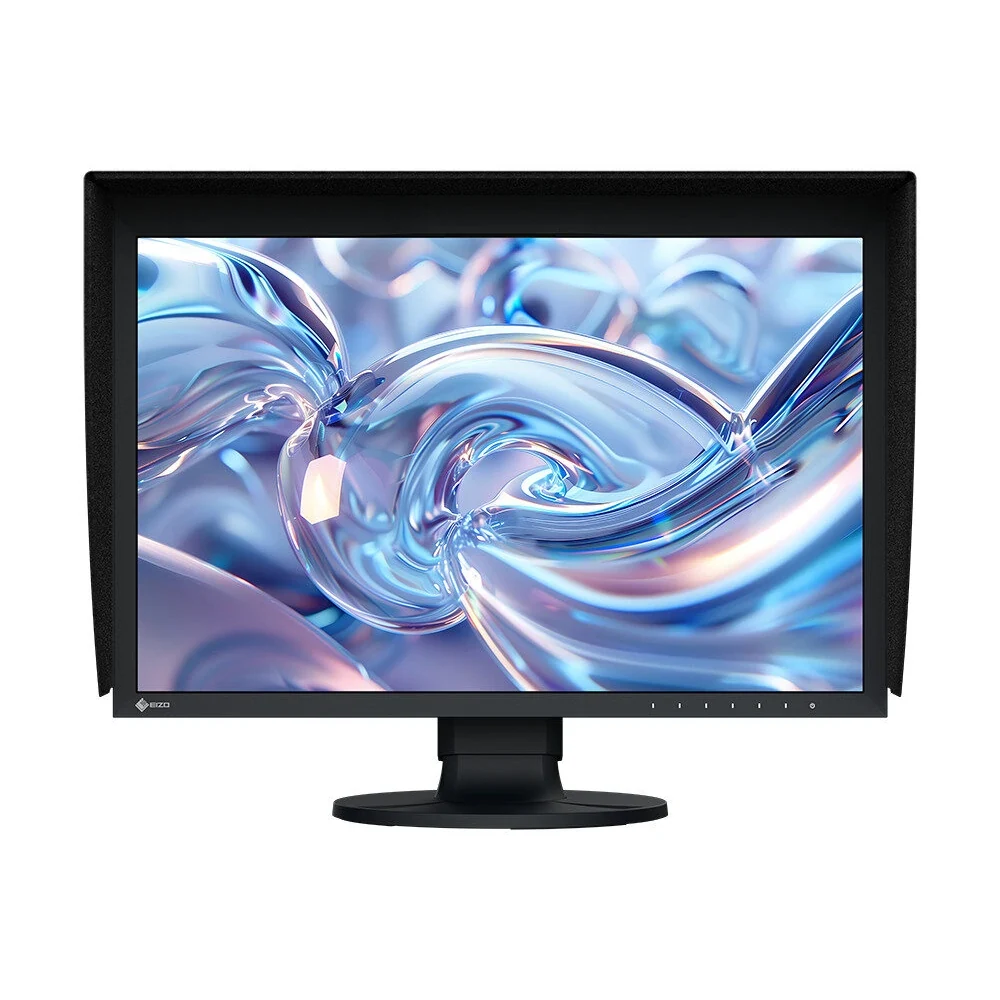

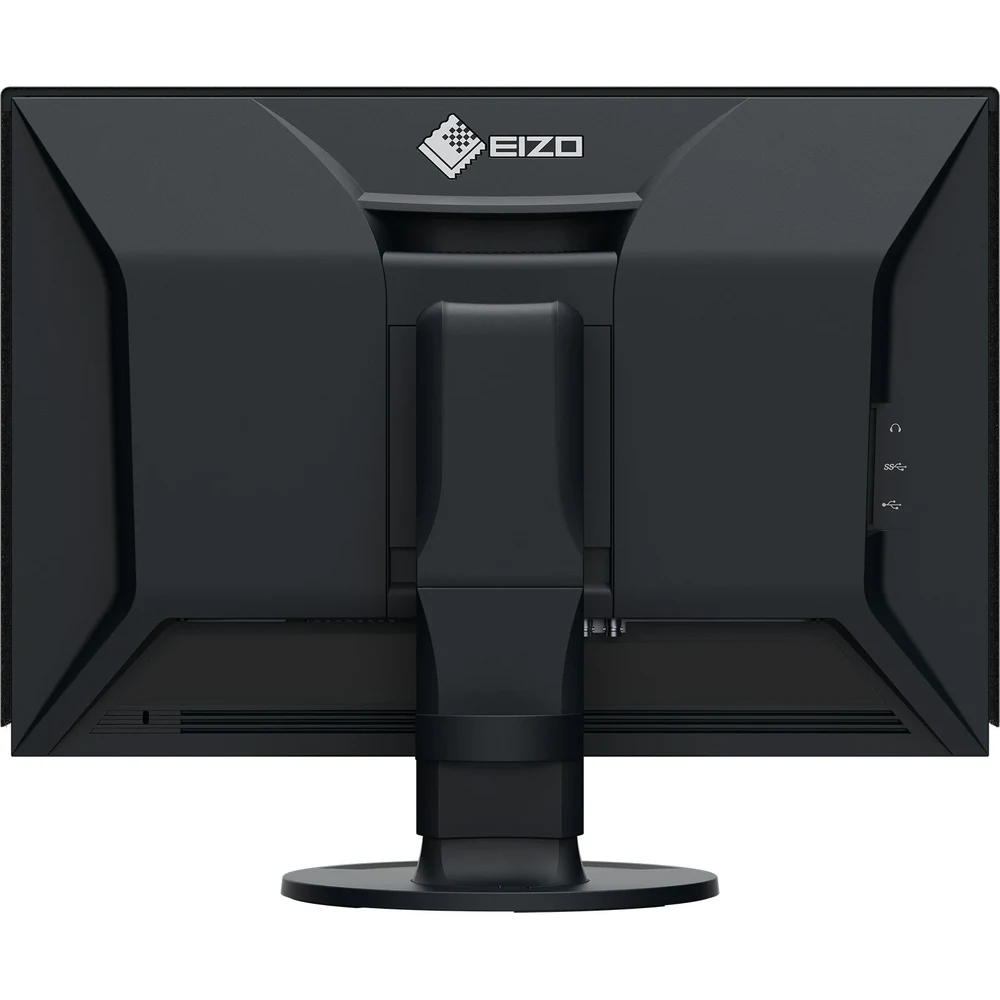

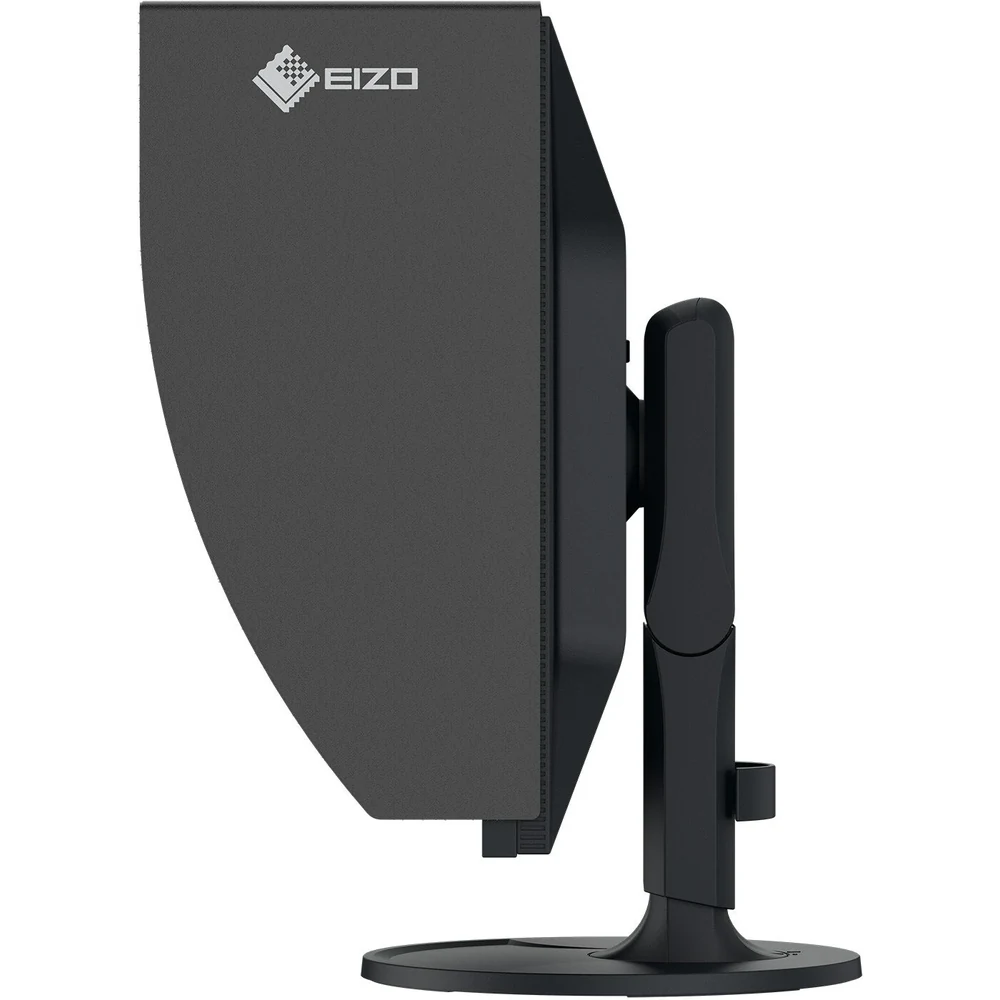

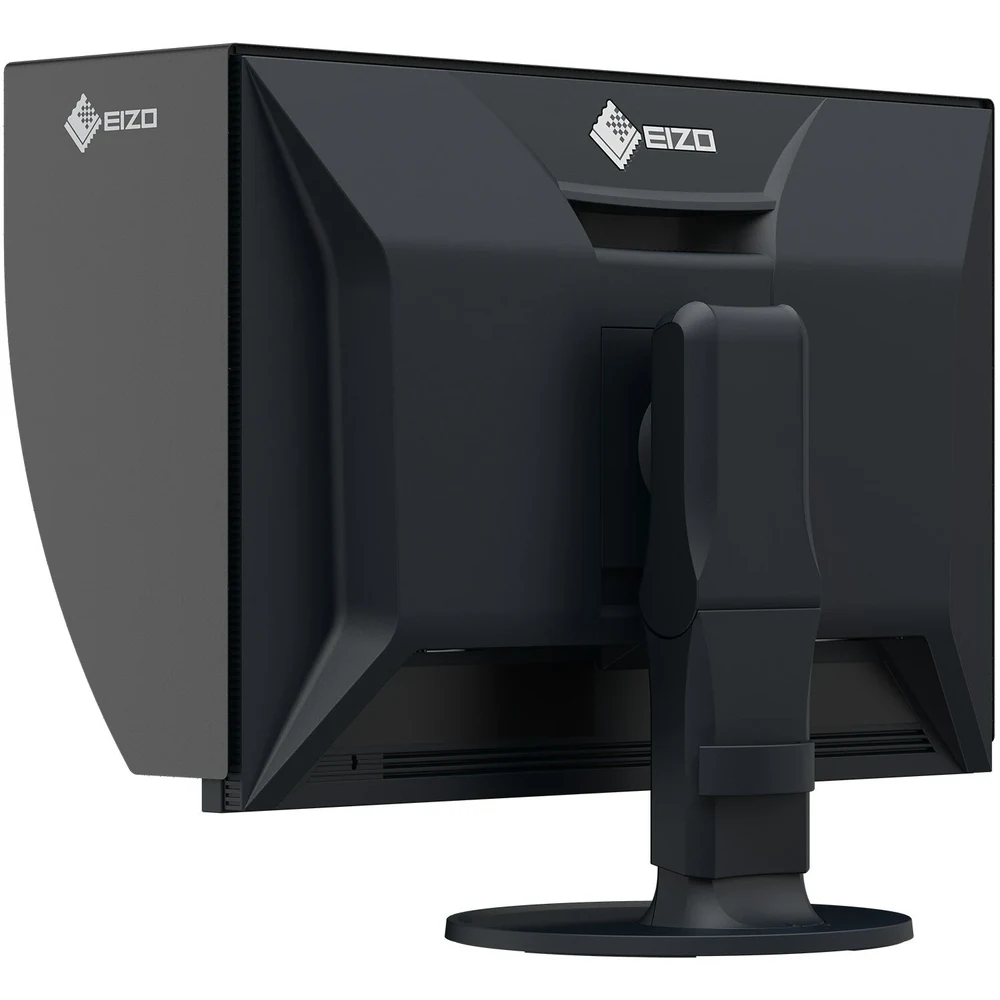

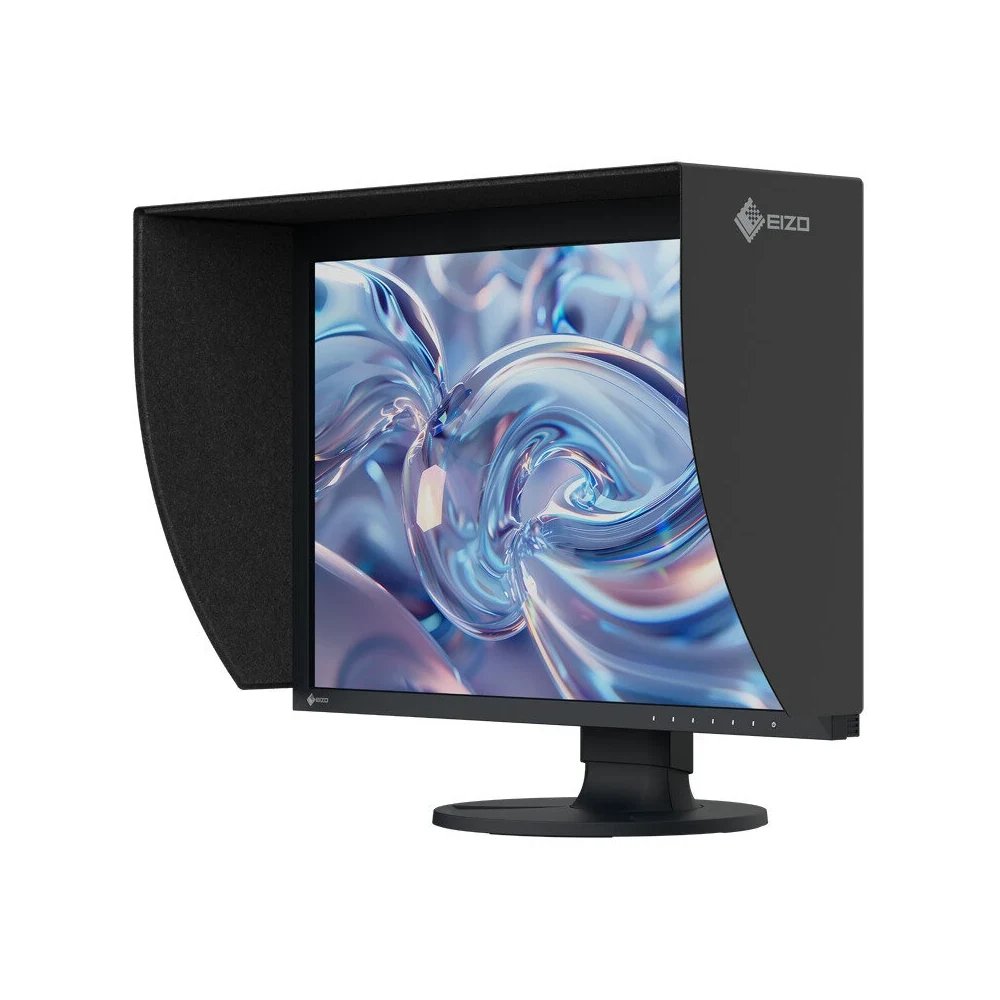

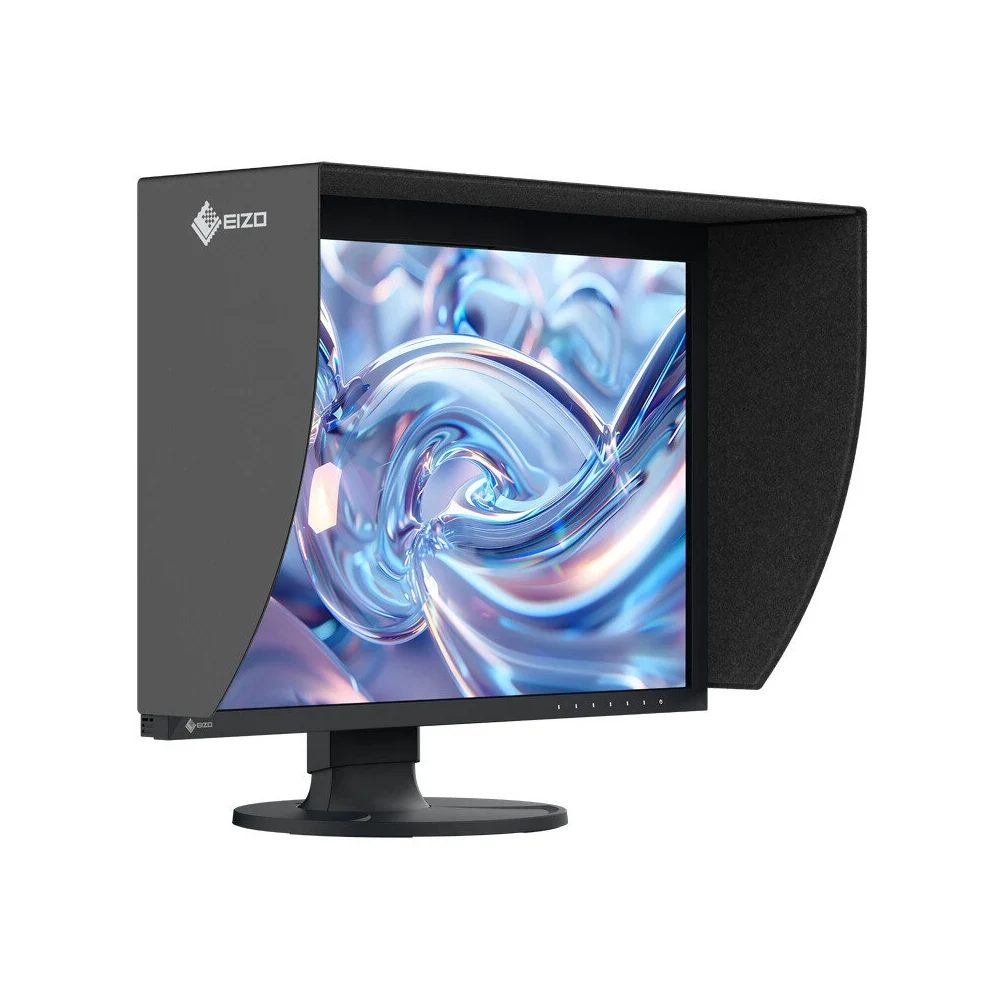

Bezwentylatorowa konstrukcja sprzyja cichej pracy na stanowisku montażowym. Dołączony magnetyczny kaptur ogranicza światło padające na ekran. Stopka umożliwia regulację wysokości w zakresie 155 mm, pochylenie o 35° w górę i 5° w dół, obrót o 344° oraz ustawienie pionowe. Mechanizm szybkiego odłączania stopki i tylny uchwyt ułatwiają zmianę konfiguracji stanowiska oraz przenoszenie monitora.

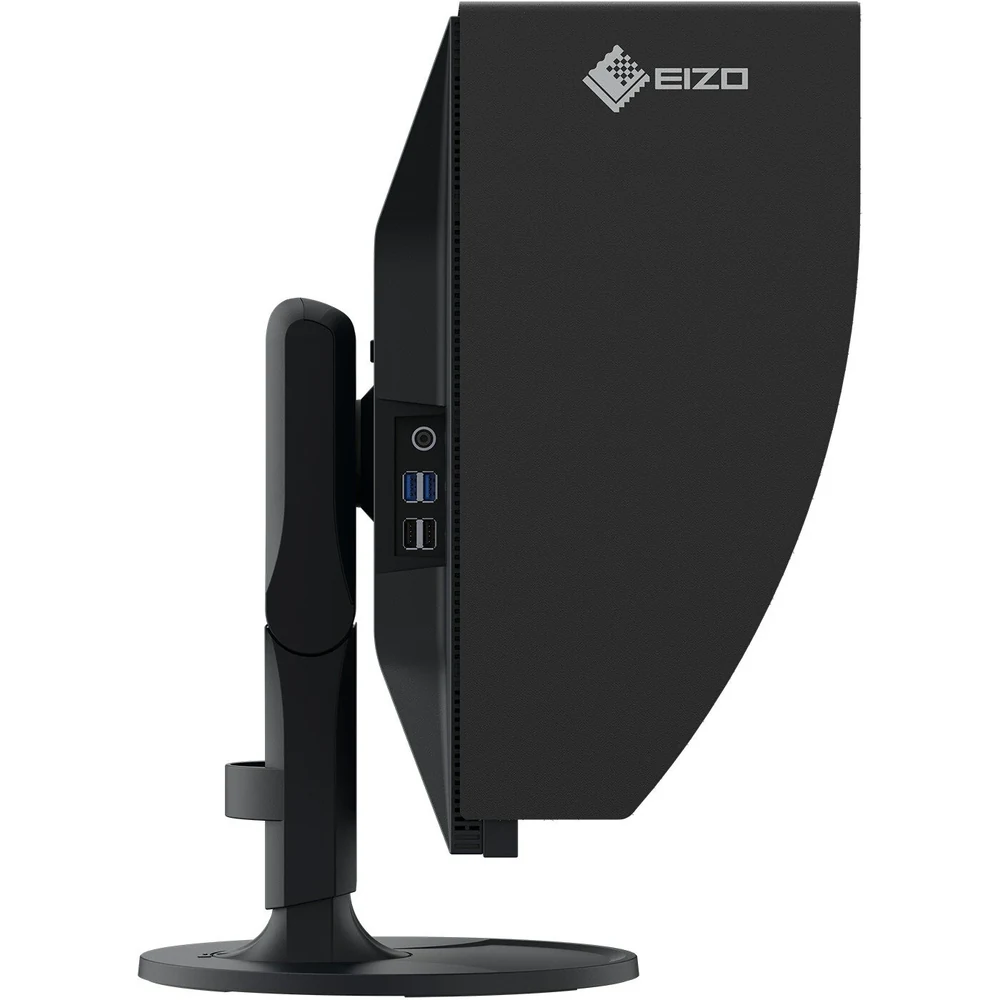

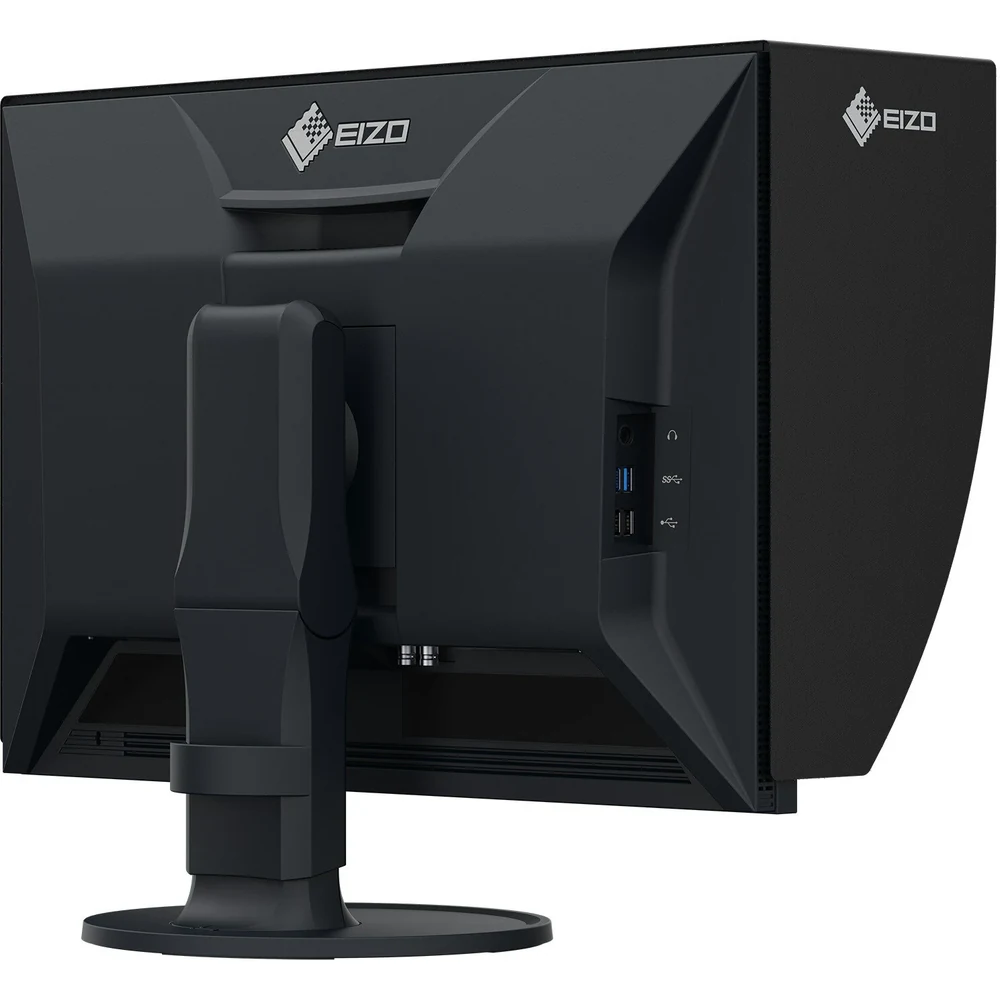

Dwa porty USB-B 5 Gb/s służą do połączenia z komputerami. Cztery boczne porty USB-A — dwa 5 Gb/s i dwa USB 2.0 — zapewniają dostęp do urządzeń peryferyjnych. Przyciski na przedniej części obudowy umożliwiają szybkie wybieranie trybów obrazu.

Trwałość, wyposażenie i gwarancja

Ponad 85% plastiku zastosowanego w monitorze pochodzi z recyklingu. Opakowanie wykorzystuje formowaną pulpę papierową oraz kartonowe osłony przewodów. Produkcja odbywa się w Japonii, w zakładzie z systemem zarządzania środowiskowego ISO 14001.

Monitor obejmuje 5-letnia gwarancja producenta z limitem 30 000 godzin użytkowania, także na panel LCD. Przez pierwsze sześć miesięcy obowiązuje gwarancja braku świecących pikseli. W zestawie znajdują się kaptur, przewody HDMI i DisplayPort po 2 m, przewód USB-A–USB-B 2 m oraz przewód zasilający.

Najważniejsze parametry techniczne

• Panel: IPS, szerokogamutowe podświetlenie LED, 24,1″ / 61,1 cm.
• Rozdzielczość: 1920 × 1200, proporcje 16:10.
• Obszar aktywny: 518,4 × 324,0 mm; gęstość: 94 ppi.
• Jasność: 400 cd/m²; kontrast: 1800:1.
• Czas reakcji: 11 ms GtG; kąty widzenia: 178° w pionie i poziomie.
• Kolory: 1,07 miliarda; wyświetlanie 10-bitowe, 16-bitowa LUT, 3D LUT.
• Pokrycie przestrzeni: 99% Adobe RGB, 98% DCI-P3.
• Wejścia obrazu: DisplayPort, HDMI, BNC 3G/HD-SDI; wyjście: aktywne przelotowe BNC 3G/HD-SDI.
• USB: 2 × USB-B 5 Gb/s, 2 × USB-A 5 Gb/s, 2 × USB-A 2.0.
• Pobór mocy: typowo 18 W, maksymalnie 64 W; oszczędzanie energii: do 0,5 W.
• Wymiary ze stopką: 554,4 × 408,1–563,1 × 245 mm.
• Wymiary bez stopki: 554,4 × 374,1 × 70,2 mm.
• Masa: 8,5 kg ze stopką, 5,5 kg bez stopki, 9,0 kg z kapturem.
• Mocowanie VESA: 100 × 100 mm.
